一、通用技术条件
步距精度 | Step Angle Accuracy | ±5% |
电阻精度 | Resistance Accuracy | ±10% |
电感精度 | Inductance Accuracy | ±20% |
温 升 | Temperature Rise | 80℃ Max. |
环境温度 | Ambient Temperature | -20℃～+50℃ |
绝缘电阻 | Insulation Resistance | 100MΩMin 500VDC |
耐 压 | Dielectric Strength | 500V AC 1minute |
径向跳动 | Allowable Radial Load | 0.02mm Max. (450g load) |
轴向跳动 | Allowable Thrust Load | 0.08mm Max. (450g load) |
二、电机技术参数
型号
Model | 步距角
Step | 机身长度
Length | 额定电压
Voltage | 额定电流
Current | 相电阻
Resistance | 相电感
Inductance | 保持转矩
Torque | 转动惯量
Inertia | 引线数
Leads | 重量
Mass |
° | mm | V | A/phase | Ω/phase | mH/phase | N.m | g.cm2 | # | kg |
20HS2802D4-20 | 1.8 | 28 | 3.9 | 0.2 | 2.3 | 8.2 | 0.02 | 2.5 | 4 | 0.05 |
20HS4006D4-20 | 40 | 4.8 | 0.6 | 8 | 2.7 | 0.05 | 4.5 | 4 | 0.08 |
*电机的电气参数可以根据客户需求订制。
The electric parameters of motor can be customized based on customets' needs.
单位：mm（Unit：mm）
*注意事项，电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载的同心度。

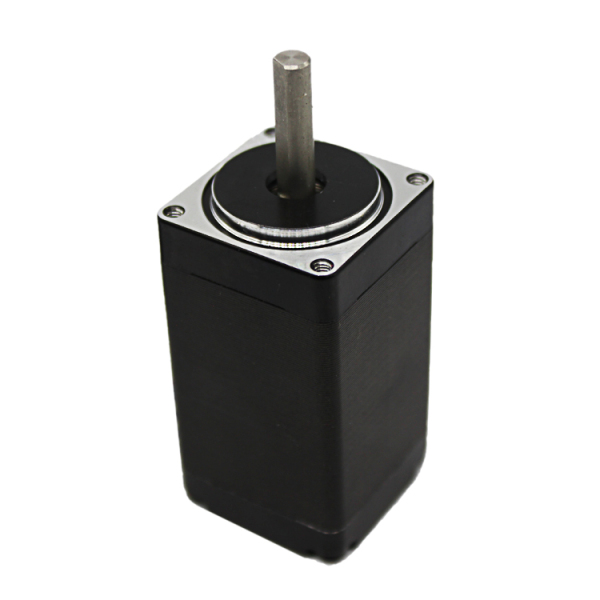

双极性 1.8°
●机座号：20
●保持转矩：0.02~0.05N.M
●输出转矩大 ，高转速
●电机发热小，噪音低，效率高
●高速停止平稳快速，无零速振荡运行平稳，振动噪声小
●响应速度快，适合频繁启停的场合
